3L^® Leak Control vuotojen verkkovalvonnalla

Diffuusiosuojattu PE100 RC -putkijärjestelmä esimerkiksi juomaveden (siirrettävän aineen) tai ympäristön varjeluun. Varustettu vahvalla PEplus-suojakuorella. Pysyvästi valvottu putkijärjestelmä, joka havaitsee vauriot ja ilmoittaa niistä reaaliaikaisesti.

Väestökasvun myötä kasvaa myös tarve turvalliselle veden ja saastuneiden aineiden siirrolle. Vuodoilla voi olla katastrofaaliset seuraamukset, jos niitä ei havaita ajoissa.

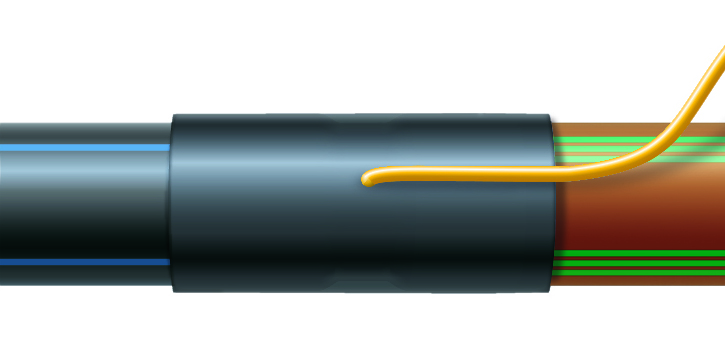

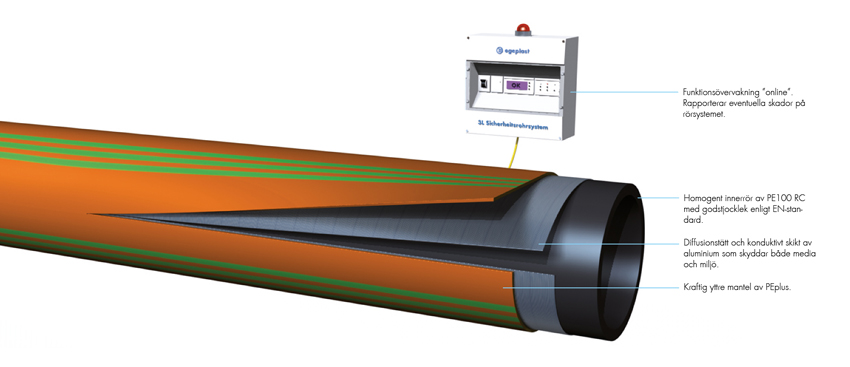

3L^® Leak Control on PE100 RC -putki, jossa on luja PEplus-suojakuori ja diffuusiosuojattu jännitettä johtava alumiinikerros, jonka avulla saadaan tieto mahdollisista vuodoista pohjaveden ja vesistöjen suojaamista varten.

Putkeen liitetty valvontayksikkö hälyttää myös erityisen pienistä putkivaurioista. Viestit lähetetään suoraan ohjauskeskukseen tai matkapuhelimeen. Järjestelmä voi sulkea pumppujärjestelmän automaattisesti ja estää siten vuodosta aiheutuvat seuraamukset.

Diffuusiosuojattu ja havaitseva

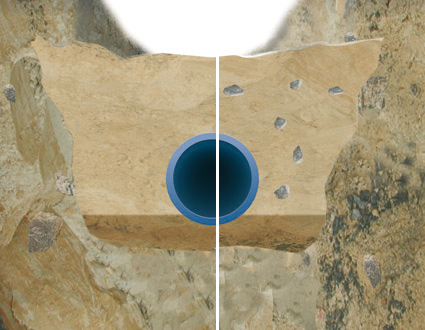

Sähköä johtavasta alumiinista valmistettu putken keskikerros on myös kumpaankin suuntaan toimiva diffuusiosuojana. Saastuneeseen maaperään asennettu putki suojaa siirrettävää juomavettä. Toisaalta putki suojaa herkkää ympäristöä, kun putkessa siirretään jätevettä tai muita saastuneita aineita esimerkiksi pohjavesialueella.

Lisäsuojaa naarmuja ja pistekuormitusta vastaan
Putken vahva suojakuori on valmistettu PEplus-materiaalista. Esimerkiksi 250 mm/SDR17 -putkessa suojakuoren osuus on 25 prosenttia seinämän paksuudesta.

Vahva suojakuori suojaa putkea asennusnaarmuilta ja -vaurioilta, ja sen lisäksi se hajauttaa pistekuormituksen laajalle alueelle, mikä pienentää vaikutusta pääputkeen. Tarvittaessa suojakuoren materiaali voidaan sovittaa käyttöympäristöön. 3L^® Leak Control täyttää PAS 1075 tyyppi 3 -vaatimukset (putket vahvalla suojakuorella).

Täydellinen järjestelmä: putket, yhteet ja kaivot
3L^® Leak Control -putkivalikoima on laaja: halkaisija voi olla 25–1200 mm. Täydelliseen järjestelmään kuuluu myös erikoisyhteitä ja kaivot sekä nykyaikainen mittaustekniikka, jolla havaitaan putkivauriot nopeasti.

Saksassa 3L^® Leak Control -putkijärjestelmä täyttää ATV-DVWK-A 142 -standardissa määritetyn jatkuvan vuotovalvonnan vaatimukset vedenottamoiden (juomaveden) suoja-alueelle II, jossa on suuri riskipotentiaali. Pohjoismaiden markkinoilla ei kuitenkaan vielä ole vastaavia standardeja.

3L^® Leak Control vaurioiden ja vuotojen online-valvonnalla ja automaattisella sulkemisella

3L^® on kattava järjestelmä, joka on tarkoitettu mahdollisten vaurioiden ja vuotojen havaitsemiseen viipymättä putkissa olevien johtimien avulla. Siten toimenpiteisiin voidaan ryhtyä nopeasti. 3L^® Leak Control -järjestelmän johdinverkosto on yhdistetty valvontayksikköön, joka ilmoittaa, jos putkeen tulee pienikin vaurio. Se lähettää tällöin virheilmoituksen suoraan valvontakeskukseen tai matkapuhelimeen.

3L^®-valvontayksikköön voi yhdistää myös venttiileitä tai pumppuja, jolloin ne pysäytetään linjavaurion tapauksessa.

Ympäristön suojaksi

3L^® suojaa ympäristöä, kun putkissa siirretään jätevettä esimerkiksi, kun jätevesi viedään vedenottoalueen tai herkän luontoalueen läpi.

Juomaveden suojaksi

3L^®-järjestelmä on tarkoitettu juomaveden siirtämiseen sellaisten alueiden läpi, joissa epäillään maaperän saastuneen.

Extena 3L^® on paras vaihtoehto teollisuusaloille, joissa halutaan hallita putkistoja täysin.

Kun teollisuusalalla käsitellään ympäristölle vaarallisia aineita, ne eivät saa päästä vuotamaan maaperään. Siksi yhä useammat alan toimijat ovat asentaneet 3L®-putkijärjestelmän online-valvonnalla, jolla pienetkin vuodot voidaan havaita ja korjata viipymättä. Tämä minimoi tulevien kunnostustöiden tarpeen ja ympäristölle haitallisten aineiden pääsyn luontoon.

3L^® Leak Control -putkijärjestelmällä on KIWA-sertifiointi (luokka III). Testeissä selvitettiin muun muassa diffuusio pitkällä aikavälillä ja esimerkiksi TCE:n (trikloroeteeni) vaikutukset. Vaatimuksen mukaan putkijärjestelmän käyttöiän pitää olla vähintään 50 vuotta. Laskelmien perusteella 3L^® Leak Control estää epäpuhtauksien diffuusion vielä sadan vuoden kuluttuja. Näiden testien ja laskelmien perusteella 3L^® on saanut KIWA-sertifioinnin (BRL-K 170101).

3L^® Leak Control on vastustuskykyinen syövyttäville aineille ja se kestää myös korkeita paineita ja lämpötiloja. Näin se varmistaa maaperän ja pohjaveden suojauksen.

Sertifioitu diffuusiosuojakerros
KIWA on laitos, joka testaa polyeteeniputkijärjestelmiä ja sertifioi niiden diffuusiosuojakerroksen.

Putket jaetaan kahteen luokkaan:
Luokka II Sopii asennettavaksi maaperään, jonka epäpuhtauspitoisuus saattaa ylittää raja-arvot.
Luokka III Sopii asennettavaksi maaperään, jossa saattaa olla suuria epäpuhtausesiintymiä.

3L^® Leak Control on testattu ja sertifioitu luokka III:n mukaan.

Lisätietoja saa ladattavasta PDF-tiedostosta (1,6 Mt) > (KIWA – Riktlinje BRL K-17101 2017-12-12 -arviointiohje KIWAn tekniseen hyväksyntään tuotetodistusta varten luokan II ja luokan II polyeteeniputkijärjestelmille, joissa on alumiinisuojakerros juomaveden siirtämiseen saastuneessa maaperässä).

Tuotteen edut

PE100 RC -materiaalista valmistettu putkijärjestelmä varmistaa käyttöiän ja tehostaa asennusta.
Putkessa on jännitettä johtava alumiinikerros putkilinjan jatkuvaa verkkovalvontaa ja vuotojen täsmällistä havaitsemista varten.
3L Leak Control on täydellinen järjestelmä putkijärjestelmän verkkovalvontaan.
Esimerkiksi 250 mm/SDR17 -putkessa PEplus-suojakuoren osuus on 25 prosenttia seinämän paksuudesta.
Putkijärjestelmä sopii asennukseen ympäristöön, jossa halutaan jatkuva verkkovalvonta mahdollisten putkivaurioiden varalta.
Varmat hitsausliitokset DVS 2207 -standardin mukaan.
Minimaalinen soikeus varmoja liitoksia varten.
Täydellinen valikoima yhteitä.
